供配電系統由高低壓配電線路，變電站(包括配電站）和用電設備組成。

（1）高低壓配電線路

從降壓變電站把電力送到配電變壓器或?qū)⑴潆娮冸娬镜碾娏λ偷接秒妴挝坏木€路。配電線路電壓為3.6kV~40.5kV，稱高壓配電線路；配電電壓不超過1kV、頻率不超過1000Hz、直流不超過1500V，稱低壓配電線路。配電線路的建設要求安全可靠，保持供電連續性，減少線路損失，提高輸電效率，保證電能質量良好。

（2）變電站

電力系統中對電壓和電流進行變換，接受電能及分配電能的場所。在發電廠內的變電站是升壓變電站，其作用是將發電機發出的電能升壓后饋送到高壓電網中。變電站內的電氣設備分為一次設備和二次設備。一次設備指直接生產、輸送、分配和使用電能的設備，二次設備是指對一次設備和系統的運行工況進行測量、監視、控制和保護的設備。

（3）用電設備

用電設備按用途可分為動力用電設備、工藝用電設備、電熱用電設備、實驗用電設備和照明用電設備等。

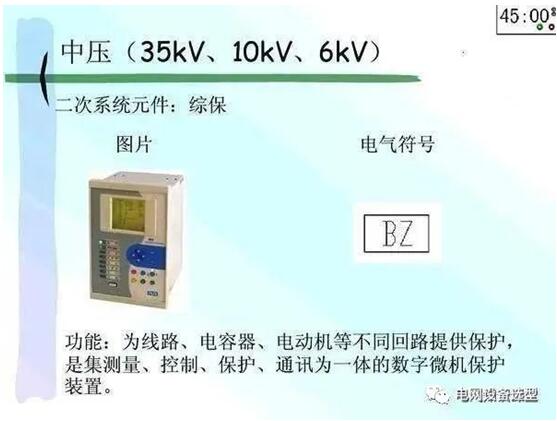

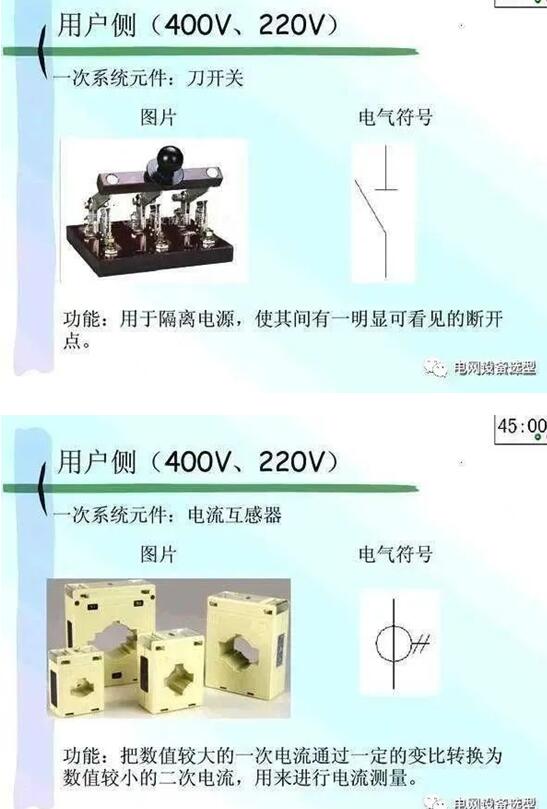

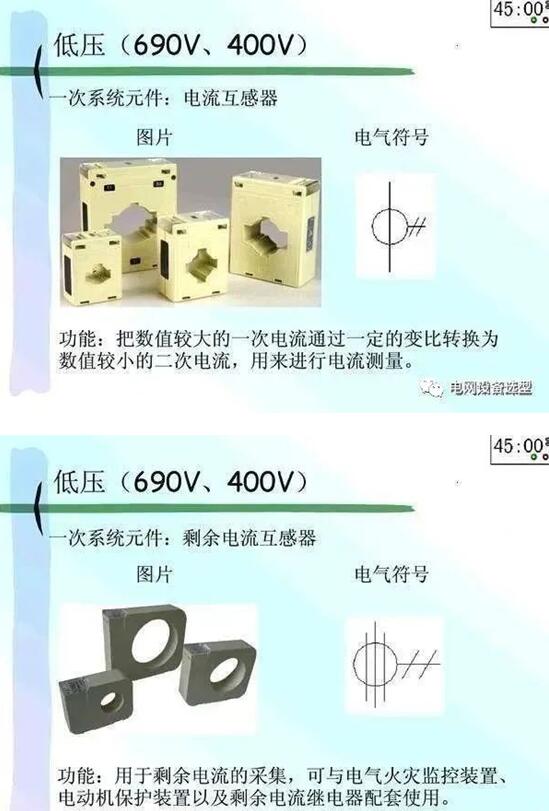

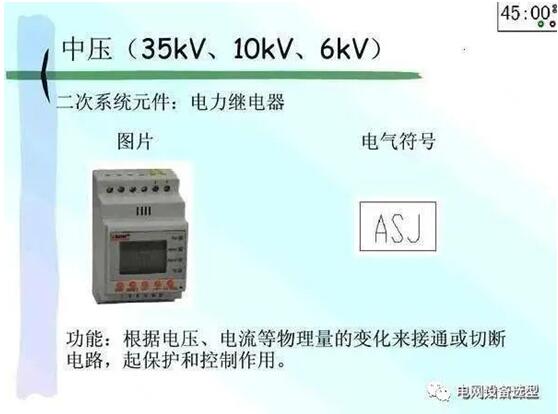

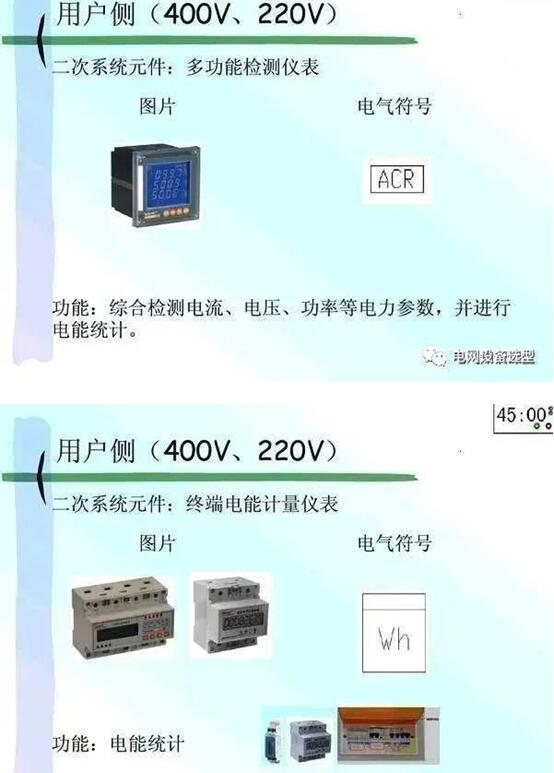

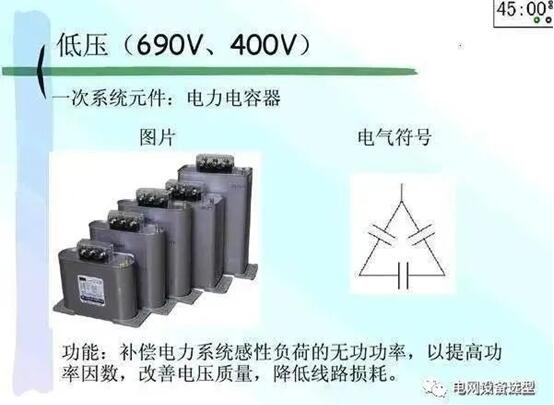

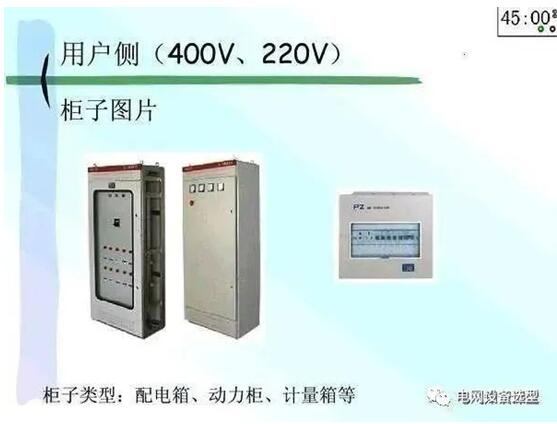

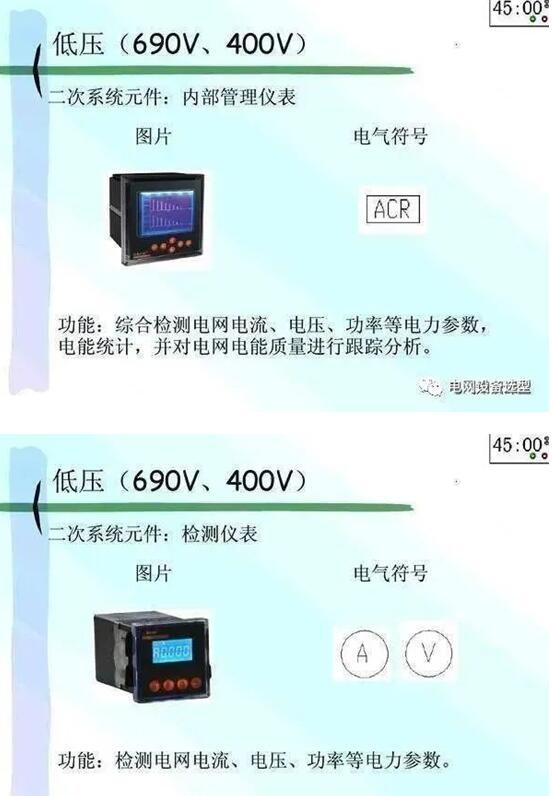

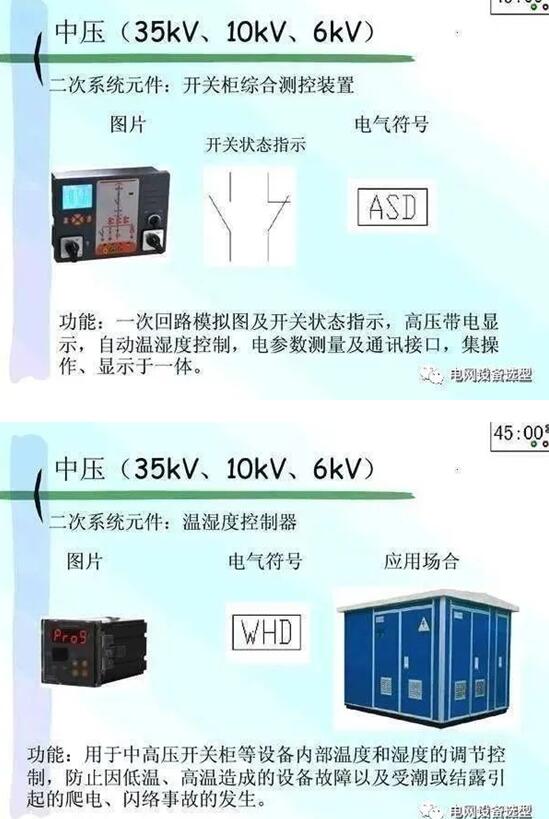

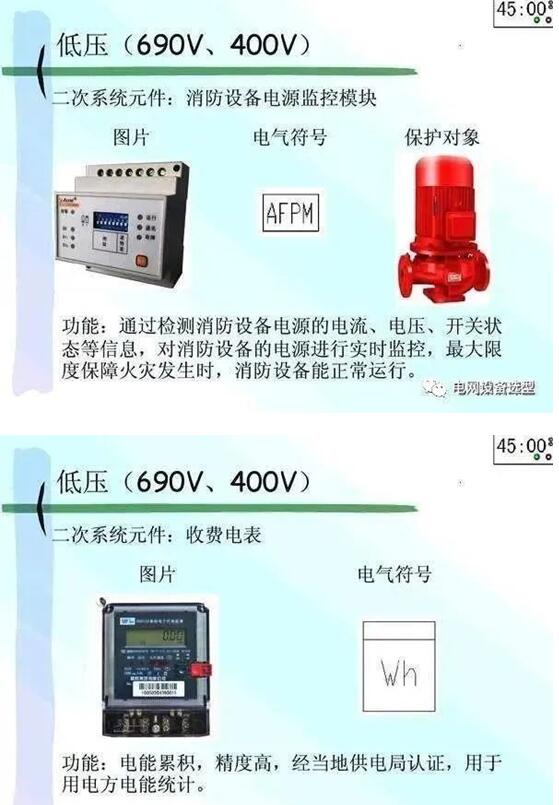

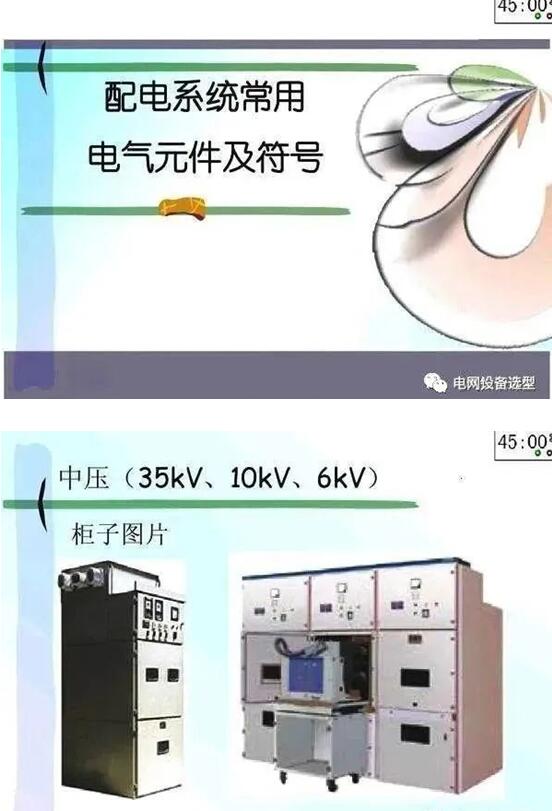

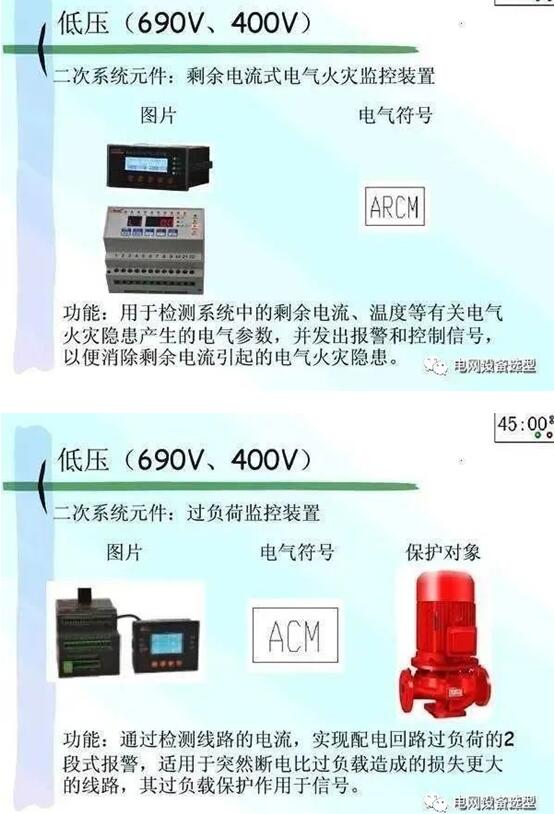

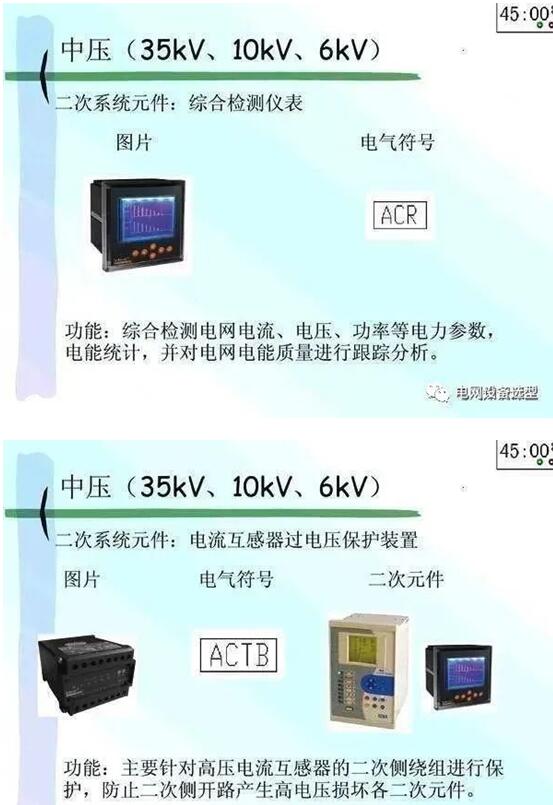

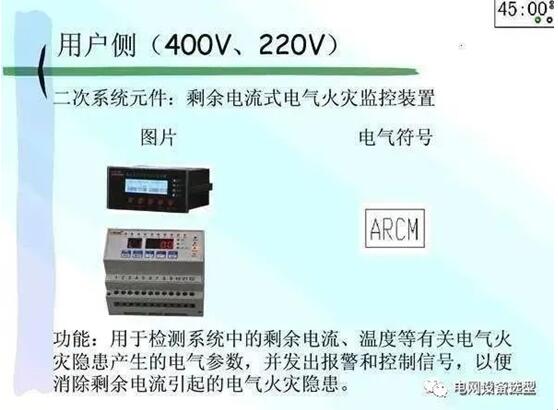

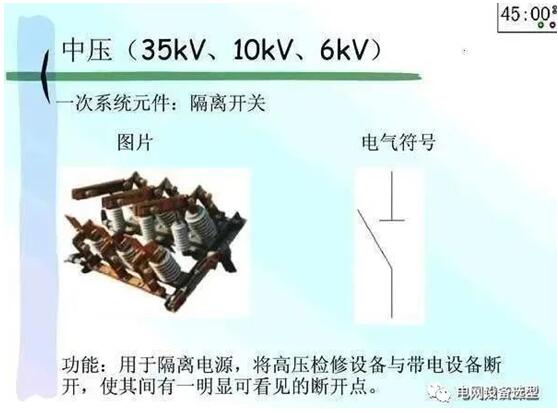

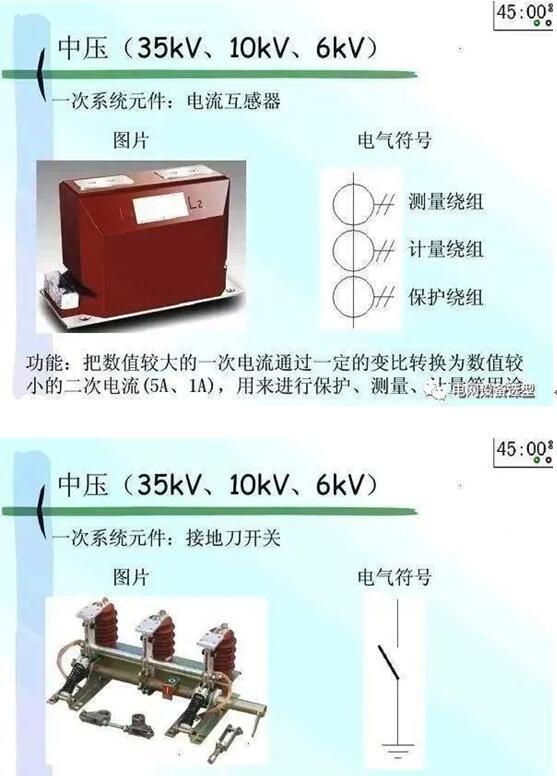

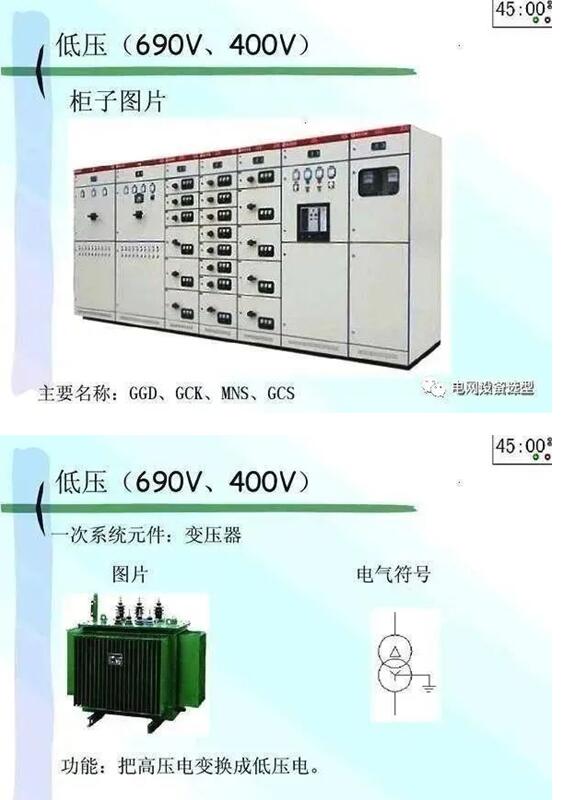

下面我們來學習一下配電系統常用的電氣設備及元件符號解析。
